উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
ZT-TEK
সাক্ষ্যদান:
CE
মডেল নম্বার:
ZTIFP-80131204-20Ah
আমাদের সাথে যোগাযোগ
ই-বাইকের জন্য ৪৮ ভি২০ এএইচ চতুর্ভুজ লিথিয়াম-আয়ন ব্যাটারি প্যাক
| পয়েন্ট | স্পেসিফিকেশন | মন্তব্য |
| সেল মডেলঃ | ZTIFP-80131204-20Ah | |
| নামমাত্র ভোল্টেজঃ | 48.১ ভি | |
| নামমাত্র ক্ষমতা | 20.0Ah | 0.২ সি চার্জ, ০.৫ সি স্রাব |
| -২০ ডিগ্রি সেলসিয়াস ক্ষমতা | 14.0Ah | |
| এন্ড অফ ভোল্টেজ | 37.৭ ভোল্ট | |
| চার্জিং কট-অফ ভোল্টেজ | 54.4V | |
| অভ্যন্তরীণ প্রতিরোধ | ≤50mΩ (বিএমএসের সাথে) | সেল প্যাক প্রতিরোধ ≤40mΩ |
| স্ট্যান্ডার্ড চার্জ | 0.2C ধ্রুবক বর্তমান চার্জ 54.4V, তারপর ধ্রুবক ভোল্টেজ চার্জিং বর্তমান ≤0.05C পর্যন্ত 54.4V চার্জ সর্বাধিক অবিচ্ছিন্ন চার্জিং বর্তমানঃ 0.5C |
চার্জিংয়ের সময়ঃ প্রায় ৬ ঘন্টা |
| স্ট্যান্ডার্ড স্রাব | নামমাত্র স্রাব বর্তমানঃ 0.5C সর্বাধিক অবিচ্ছিন্ন স্রাব বর্তমানঃ 1C |
|
| অপারেশন তাপমাত্রা | চার্জঃ ০-৫০°সি | ৬০±২৫% আরএইচ |
| স্রাবঃ -20~50°C | ||
| সংরক্ষণের তাপমাত্রা | 0 ~ 25°C ((১০ ~ ১২ মাস) -5~35°C ((২~৩ মাস) |
>৫০% এসওসি |
| আইপি ক্লাস | আইপি ৬৭ | |
| ওজন | 6.৫ কেজি | |

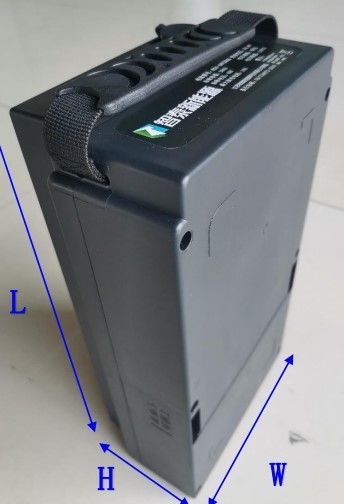

| মাত্রা | 110mm H * 165mm W * 325mm L |
বৈদ্যুতিক পারফরম্যান্স পরীক্ষা
| পয়েন্ট | পরীক্ষার পদ্ধতি | প্রযুক্তিগত মানদণ্ড |
| চার্জ ধরে রাখার ক্ষমতা এবং চার্জ পুনরুদ্ধারের ক্ষমতা | 1) স্ট্যান্ডার্ড স্রাব, ব্যাটারি ক্ষমতা রেকর্ড; 2) স্ট্যান্ডার্ড চার্জিং; 3) খোলা সার্কিট,২৮ দিনের জন্য ২০°C±৫°C পরিবেশে রাখা; 4) স্ট্যান্ডার্ড স্রাব, ব্যাটারি ক্ষমতা রেকর্ড, চার্জ ধারণ ক্ষমতা গণনা; ৫) স্ট্যান্ডার্ড চার্জিং; 6) স্ট্যান্ডার্ড স্রাব, ব্যাটারি ক্ষমতা রেকর্ড, চার্জ পুনরুদ্ধার ক্ষমতা গণনা। |
চার্জ ধারণ ক্ষমতা প্রাথমিক ক্ষমতা 80% এর কম নয় এবং চার্জ পুনরুদ্ধার ক্ষমতা প্রাথমিক ক্ষমতা 90% এর কম নয়। |
| দীর্ঘমেয়াদী সঞ্চয় করার পর চার্জ পুনরুদ্ধারের ক্ষমতা | 1) স্ট্যান্ডার্ড চার্জিং; ২) ০.৫ ঘন্টা থেকে ১ ঘন্টা দাঁড়িয়ে থাকার পর ০.৫ সেন্টিগ্রেডে ১ ঘন্টা স্রাব করা হয়। ৩) ২০ ডিগ্রি সেলসিয়াসে ±৫ ডিগ্রি সেলসিয়াসে ৯০ দিন সংরক্ষণ করা; ৪) সংরক্ষণের সময় শেষ হলে, স্ট্যান্ডার্ড চার্জিং; ৫) ১ ঘন্টার জন্য রেখে দিন, শেষ ভোল্টেজে ০.৫ সি তে নিষ্কাশন করুন এবং নিষ্কাশন ক্ষমতা রেকর্ড করুন। |
নির্গমন ক্ষমতা প্রাথমিক ক্ষমতার 85% এর কম নয়। |
| নিম্ন তাপমাত্রা স্রাব | 1) স্ট্যান্ডার্ড চার্জিং; 2) ব্যাটারিটি -20 °C ±2 °C তাপমাত্রায় 16 ঘন্টা ধরে স্থাপন করার পরে, এই পরিবেষ্টিত তাপমাত্রায়, 1C এ স্থির বর্তমানের সাথে শেষ ভোল্টেজ পর্যন্ত নিষ্কাশন, রেকর্ড নিষ্কাশন ক্ষমতা। |
ক্যাপাসিটি -২০ ডিগ্রি সেলসিয়াসে প্রাথমিক ক্যাপাসিটির অন্তত ৭০% |
| উচ্চ তাপমাত্রা স্রাব | 1) স্ট্যান্ডার্ড চার্জিং; ২) ব্যাটারিটি ৫ ঘন্টা ধরে ৫৫ ডিগ্রি সেলসিয়াস ±২ ডিগ্রি সেলসিয়াস তাপমাত্রায় রাখার পরে, এটি এই পরিবেষ্টন তাপমাত্রায় ১ সি এ চার্জ করা হয় স্ট্যান্ডার্ড স্ট্রিম থেকে শেষ ভোল্টেজ, রেকর্ড স্রাব ক্ষমতা। |
55°C এ ক্ষমতা প্রাথমিক ক্ষমতার 90% কম নয় |
নিরাপত্তা/নির্ভরযোগ্যতা পরীক্ষা
| পয়েন্ট | পরীক্ষার পদ্ধতি | প্রযুক্তিগত মানদণ্ড |
| বাহ্যিক শর্ট সার্কিট | 1) স্ট্যান্ডার্ড চার্জিং 2) চার্জিংয়ের পর 0.5 ঘন্টা থেকে 1 ঘন্টা অবধি আলাদা করুন, মনে রাখবেন যে চার্জিংয়ের পরে 24 ঘন্টার মধ্যে নিম্নলিখিত পরীক্ষাগুলি করা উচিত; 3) শর্ট সার্কিট ব্যাটারি প্যাকের ইতিবাচক এবং নেতিবাচক ইলেকট্রোডগুলি একটি বহিরাগত লাইনের সাথে 80mΩ±20mΩ এর প্রতিরোধের সাথে ব্যাটারি পর্যন্ত গ্রুপ ভোল্টেজ 0.2V এর কম |
আগুন নেই, বিস্ফোরণ নেই |
| শর্ট সার্কিট সুরক্ষা | ) স্ট্যান্ডার্ড চার্জ; ২) শর্ট সার্কিট (পজিটিভ এবং নেগেটিভ টার্মিনাল) -এর চার্জিং এন্ড এবং ডিসচার্জ এন্ড যথাক্রমে 80mΩ±20mΩ বাহ্যিক লাইনের সাথে 0.5 ঘন্টা, ব্যাটারি প্যাকের চেহারা পরীক্ষা করুন; 3) সুরক্ষা ডিভাইসটি আবার কাজ শুরু করার পরে বাইরের লাইনটি সংযোগ বিচ্ছিন্ন করুন, ব্যাটারি প্যাকের চার্জিং এবং ডিসচার্জিং প্রান্তে ভোল্টেজটি পরিমাপ করুন এবং রেকর্ড করুন। |
কোনও ফুটো, আগুন, বিস্ফোরণ নেই; তাত্ক্ষণিক চার্জিংয়ের পরে, ব্যাটারি প্যাকের ভোল্টেজ নামমাত্র ভোল্টেজের চেয়ে কম নয়। |
| ওভারচার্জ সুরক্ষা | 1) স্ট্যান্ডার্ড চার্জিং; ২) নামমাত্র ভোল্টেজের ১.৫ গুণ (৭২ ভোল্ট) এবং ১ সেলসিয়াস বর্তমান দিয়ে ২৪ ঘন্টা চার্জ করুন। |
কোনো ফাঁস, আগুন, বিস্ফোরণ নেই; ব্যাটারি প্যাক স্বাভাবিকভাবে কাজ করে |
| অতিরিক্ত খরচ | 1) স্ট্যান্ডার্ড চার্জিং; ২) চার্জ করার পর ২৪ ঘন্টা রেখে দিন। 3) 0.5C ধ্রুবক বর্তমান, সীমিত ভোল্টেজ 13 সিরিজ × 5V 90min জন্য চার্জ, 6 ঘন্টা জন্য পৃথক করা। |
আগুন নেই, বিস্ফোরণ নেই |
| অতিরিক্ত স্রাব সুরক্ষা | 1) স্ট্যান্ডার্ড চার্জিং; ২) টার্মিনেশন ভোল্টেজে ০.৫C এ ধ্রুবক স্রাব এবং তারপরে ২৪ ঘন্টা ধরে ০.১C এ ধ্রুবক স্রাব চালিয়ে যান। |
কোন ফুটো নেই, আগুন নেই, বিস্ফোরণ নেই, স্বাভাবিকভাবে কাজ করছে |
| বাধ্যতামূলক ছাড়পত্র | 1) স্ট্যান্ডার্ড চার্জিং; ২) চার্জ করার পর ২৪ ঘন্টা রেখে দিন। 3) একটি খালি অবস্থায় একক ব্যাটারি একটি পূর্ণ অবস্থায় বাকি একক ব্যাটারি সঙ্গে সিরিজ সংযোগ করা হয় এবং তারপর ব্যাটারি সংযুক্ত করা হয় ৬০ মিনিটের জন্য গ্রুপটিকে ১ সি তে চার্জ করা হয়েছিল। |
আগুন নেই, বিস্ফোরণ নেই |
| ক্রাশ | 1) স্ট্যান্ডার্ড চার্জিং; ২) চার্জ করার পর ২৪ ঘন্টা রেখে দিন। 3) প্লেট এবং আকৃতির প্লেট মাঝখানে ব্যাটারি প্যাক স্থাপন করুন, এবং আকৃতির প্লেট ইন্ডেন্টার ব্যাটারি প্যাক লম্ব হয় monomer বিন্যাস দিক, আকৃতির প্লেট এর অর্ধ-সিলিন্ডারিক এক্সট্রুশন মাথা ব্যাসার্ধ 75mm হয়, এবং অর্ধ-সিলিন্ডার শরীর গঠিত হয় 'প্যাটার্ন' এর দৈর্ঘ্য এক্সট্রুডেড ব্যাটারির আকারের চেয়ে বেশি, কিন্তু ১ মিটার অতিক্রম করে না। 4) এক্সট্রুশন গতি (5±1) মিমি / সেকেন্ড, যখন ব্যাটারি প্যাকের মূল আকারের 70% পর্যন্ত এক্সট্রুড করা হয়, বা সংকুচিত হয় যখন চাপ 30kN পৌঁছায়, এটি 5 মিনিট ধরে রাখুন, তারপর এক্সট্রুশন চাপ অপসারণ করুন এবং 1 ঘন্টা জন্য তার চেহারা পর্যবেক্ষণ করুন। ব্যাটারি প্যাকটি শুধুমাত্র একবার চাপানো হয়। |
আগুন নেই, বিস্ফোরণ নেই |
| যান্ত্রিক শক | 1) স্ট্যান্ডার্ড চার্জিং; ২) চার্জ করার পর ২৪ ঘন্টা রেখে দিন। 3) একটি শক্ত ফিক্সিং পদ্ধতি ব্যবহার করে (এই পদ্ধতিটি একটি একক সেল বা ব্যাটারি প্যাকের সমস্ত পৃষ্ঠকে ফিক্স করতে পারে) পরীক্ষার ডিভাইসে ব্যাটারি প্যাকটি সংযুক্ত করুন এবং ব্যাটারি প্যাকের তিনটি উল্লম্ব দিকের প্রতিটিতে এটি বহন করুন কমপক্ষে একটি দিক তিনটি সমতুল্য শক জন্য অনুভূমিক সমতল লম্ব হওয়া উচিত; 4) প্রতিটি ধাক্কা প্রথম 3ms মধ্যে, সর্বনিম্ন গড় ত্বরণ 75g হয়, এবং সর্বোচ্চ ত্বরণ 125g এবং 175g মধ্যে হয়। |
কোনো ফাঁস নেই, আগুন নেই, বিস্ফোরণ নেই |
| কম্পন | 1) স্ট্যান্ডার্ড চার্জিং; ২) চার্জ করার পর ২৪ ঘন্টা রেখে দিন। 3) ব্যাটারি প্যাকটি কম্পন পরীক্ষার মেশিনের টেবিলে ইনস্টল করা হয় এবং জাতীয়/আন্তর্জাতিক মানদণ্ডে নির্দিষ্ট ধাপ অনুযায়ী পরীক্ষা করা হয়; 4) ব্যাটারি প্যাক কম্পন পরীক্ষার ব্যাপ্তি 0.76 মিমি, সর্বাধিক স্ট্রোক 1.52 মিমি, এবং কম্পন ফ্রিকোয়েন্সি 10Hz এবং 55Hz এর মধ্যে এবং 1Hz / মিনিট হারে পরিবর্তন হয়; 5) কম্পন পরীক্ষা ব্যাটারি প্যাকের X, Y এবং Z দিকগুলিতে যথাক্রমে পরিচালিত হয়। প্রতিটি দিকের 10Hz এবং 55Hz এর মধ্যে স্কেপ চক্রের পরীক্ষার সময় 90min±5min। 6) পরীক্ষার 1 ঘন্টা পরে, স্ট্যান্ডার্ড স্রাব, স্রাব ক্ষমতা রেকর্ড করুন। |
আগুন নেই, বিস্ফোরণ নেই |
| ড্রপ টেস্ট | 1) স্ট্যান্ডার্ড চার্জিং; ২) চার্জ করার পর ২৪ ঘন্টা রেখে দিন। ৩) ব্যাটারিটি অন্তত ১০০০ মিমি উচ্চতায় স্থাপন করুন, X,Y এর সাথে, এবং এটিকে X,Y এবং Z এর প্রতিটি দিক থেকে একবার সিমেন্ট পৃষ্ঠের উপর ফেলে দিন। |
আগুন নেই, বিস্ফোরণ নেই |
| নিম্ন বায়ুমণ্ডলীয় চাপ পরীক্ষা | 1) স্ট্যান্ডার্ড চার্জিং; ২) চার্জ করার পর ২৪ ঘন্টা রেখে দিন। 3) ব্যাটারি প্যাকটি খালি চেম্বারে রাখুন এবং ধীরে ধীরে তার অভ্যন্তরীণ বায়ু চাপকে 11.6kPa এর বেশি না করে (সিমুলেটেড ১৫৪২০ মিটার উচ্চতা) এবং ৬ ঘন্টা ধরে অপেক্ষা করুন। |
কোনো ফাঁস নেই, আগুন নেই, বিস্ফোরণ নেই |
| নিম্ন এবং উচ্চ তাপমাত্রা প্রভাব | 1) স্ট্যান্ডার্ড চার্জিং; ২) চার্জ করার পর ২৪ ঘন্টা রেখে দিন। 3) ব্যাটারিটি ৭২ ডিগ্রি সেলসিয়াস ±২ ডিগ্রি সেলসিয়াস পরিবেশে ৪ ঘন্টা রাখুন; ৪) ৩০ মিনিটের মধ্যে তাপমাত্রা কমিয়ে ২০°C±২°C করা হয় এবং তাপমাত্রা ২ ঘন্টা ধরে বজায় রাখা হয়; ৫) ৩০ মিনিটের মধ্যে তাপমাত্রা -২০°C±২°C এ নেমে যায় এবং তাপমাত্রা ৪ ঘন্টা ধরে ধ্রুবক থাকে; ৬) ৩০ মিনিটের মধ্যে তাপমাত্রা ২০°C±২°C পর্যন্ত বৃদ্ধি করা হয় এবং তাপমাত্রা ২ ঘন্টা ধরে ধ্রুবক থাকে; ৭) ধাপ ৩ থেকে ৬ পুনরাবৃত্তি করুন ৪ বার এবং ৫ টি উচ্চ এবং নিম্ন তাপমাত্রা শক চক্রের পরে ব্যাটারি প্যাকটি রাখুন। ২০ ডিগ্রি সেলসিয়াস ±৫ ডিগ্রি সেলসিয়াস ৭ দিন ধরে। |
|
| নিমজ্জন পরীক্ষা | 1) স্ট্যান্ডার্ড চার্জিং; ২) চার্জ করার পর ২৪ ঘন্টা রেখে দিন। 3) ব্যাটারি প্যাকটি 20 °C ± 5 °C এ একটি ট্যাঙ্কে ডুবিয়ে দিন (ব্যাটারি প্যাকের উপরের প্রান্তটি পানিতে ডুবিয়ে দিন) 24 ঘন্টার জন্য।এবং তারপর ব্যাটারি প্যাক বের করুন এবং এটি 20 ° C ± 5 ° C তাপমাত্রা সঙ্গে একটি পরিবেশে রাখুন, আপেক্ষিক আর্দ্রতা 85% এর বেশি নয়, এবং বায়ুমণ্ডলীয় চাপ 86kPa থেকে 106kPa এর মধ্যে 4 ঘন্টা ধরে। |
কোন ফুটো, কোন ফাটল, কোন আগুন, কোন বিস্ফোরণ |
| বর্তমান সুরক্ষার উপর স্রাব | 1) স্ট্যান্ডার্ড চার্জিং; 2) 1 ঘন্টার জন্য সর্বাধিক স্রাব প্রবাহের 1.5 গুণে স্রাব। |
কোনো ফুটো নেই, আগুন নেই, বিস্ফোরণ নেই, স্বাভাবিকভাবে কাজ করছে |
| ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ | ব্যাটারি প্যাকটি GB/T 17626.2-2006 ইলেকট্রনিক স্রাব প্রয়োজনীয়তা অনুযায়ী পরীক্ষা করা হয়। ব্যাটারি প্যাকটি 4kV এ যোগাযোগ স্রাব এবং 8kV এ বায়ু স্রাবের জন্য পরীক্ষা করা হয়।ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ সম্পন্ন হওয়ার পর, সুরক্ষা ডিভাইসটি সঠিকভাবে কাজ করে কিনা তা পরীক্ষা করুন। | স্বাভাবিকভাবে কাজ |
